【LTspice】.step param listで変数文字列を使う方法

みなさま、お疲れ様です。

LTspiceでパラメトリック解析をするときに変数で値を指定したいと思ったことはありませんか？

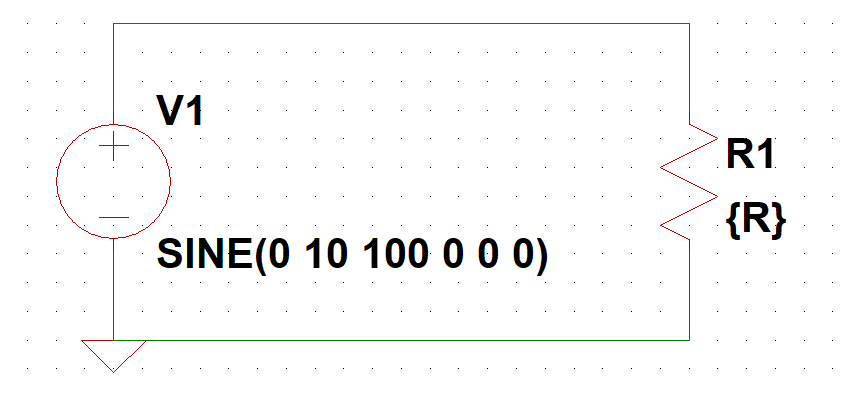

例えば、以下のような回路で抵抗値をセンター値から±〇%としたときの値を指定したい。しかし”.step param R list 1 2 3″というように数字で入れるのは面倒くさい。変数名を入れたいな。と。

以下のように書くと一見良さそうですが、しかしLTspiceは怒ります。

.param Rmin = {Rtyp * 0.5}
.param Rmax = {Rtyp * 1.5}
.step param R list Rmin Rtyp Rmax

「listには数字を入れろ！！」と。ではどうしたらいいのでしょうか。

解決方法_インデックスをSTEPして、table関数で変数指定

解決策は以下です。

.step param n list 1 2 3
.param Rtyp = 2
.param Rmin = {Rtyp * 0.5}
.param Rmax = {Rtyp * 1.5}
.param R = table(n, 1, Rmin, 2, Rtyp, 3, Rmax)

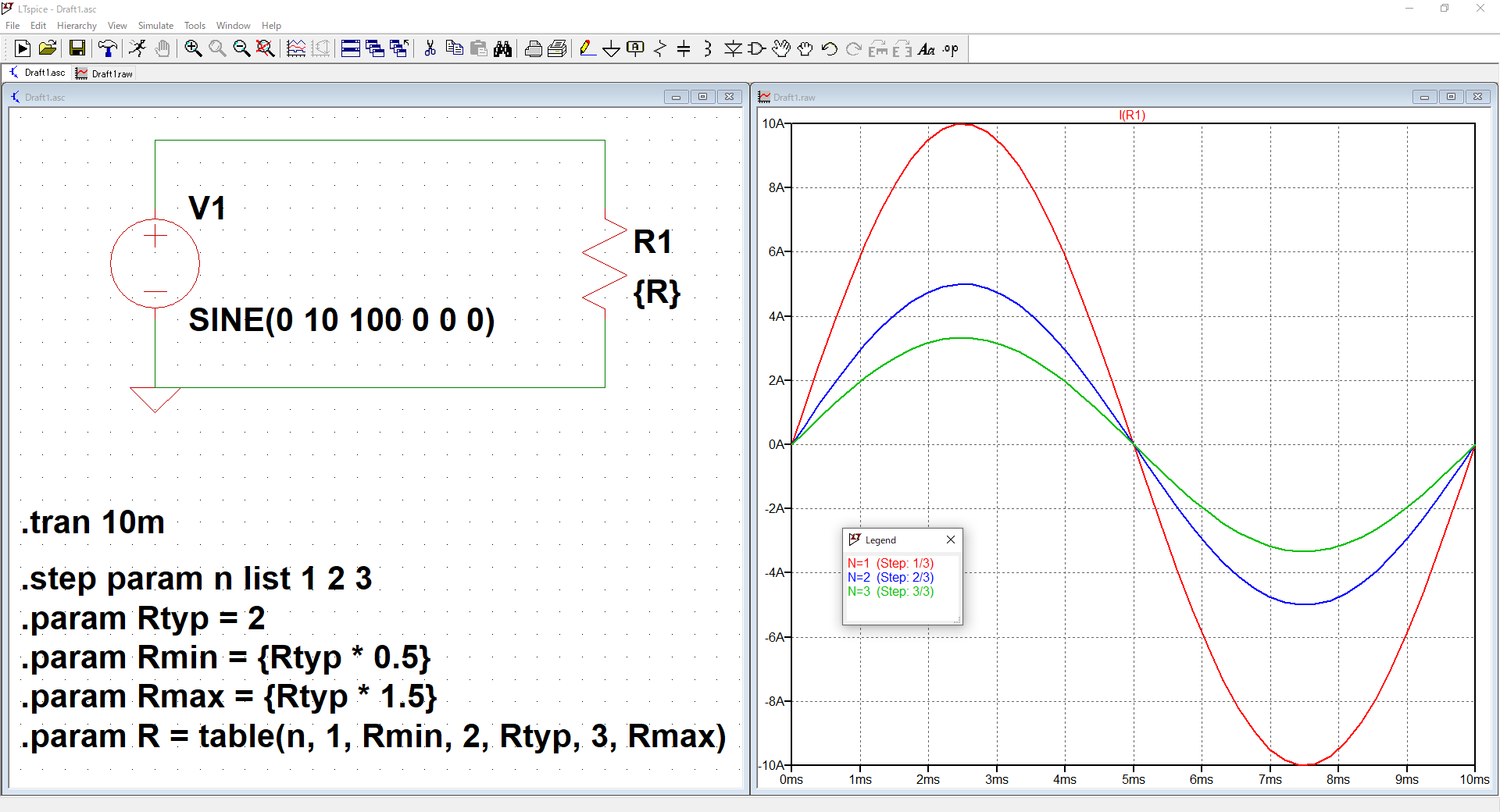

こうしてシミュレーションすると以下の通りうまく行きます。

これでRtypだけ変更したら±50%のシミュレーションが出来ました。
